UltraLab UWS Field

UltraLab UWS 소형 싱글빔 음향측심기는 실험실 유체에서 거리의 공간 및 시간 분해 측정을 위해 개발되었습니다. UltraLab UWS 소형 싱글빔 음향측심기는 매우 좁은 빔을 가진 1MHz 고감도 트랜스듀서로 최소 목표물의 해상도 또는 측정 대상의 변경을 가능하게 합니다. 고해상도로 인해 2cm에서 15m까지 측정 범위에서 소규모 윤곽을 관측할 수 있습니다. 사용하기 쉬운 실험실 측정 장비 UltraLab UWS 소형 싱글빔 음향측심기는 다양한 기능과 구성으로 매우 다양한 응용 분야에 적용 할 수 있습니다. 측정 수심은 4자리 디스플레이에 직접 표시되며 BNC 소켓 아날로그 0~10V 출력 전압을 통해 외부 데이터 수집에 통합 할 수 있습니다. 출력 전압뿐 만 아니라 측정 범위는 전체 측정 시스템의 요구 사항에 맞게 조정할 수 있습니다.

온라인 견적 요청

UltraLab UWS Field - The Lab Echo Sounder

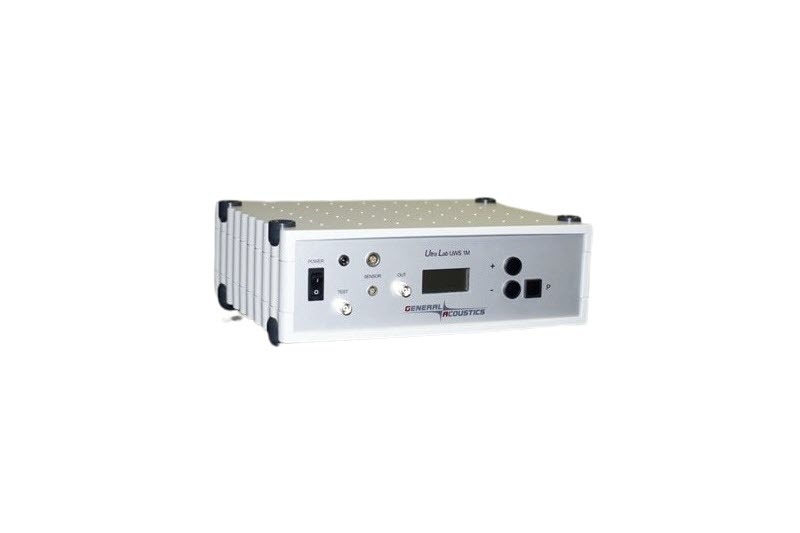

Specifications Lab device ULTRALAB UWS 1M with control keys and LCD-Display
Display 12 mm 4 digit LCD-display intergrated into equipment
Dimensions 330 Length x 115 Hight x 260 Depth
Measuring rate Max 10 Hz
Measuring range* Manually adjustable, 2 cm to 15 m in water
Power supply 230VAC (110 VAC / 24 VDC optional)

*Depending on attenuation of fluid and sound velocity.

Sensor Watertight, IP68 with underwater connector and 10 m sensor cable
Dimensions Ø 30 mm x 50 mm length
Weight 50 g
Frequency 1 MHz
Resolution 1% of measuring range, max. 1 mm
Accuracy 1% of measured value at constant ambient conditions (max. +/- 1 mm)
Working Temperature -20 up to +70°C
Storage Temperature -40 up to +80°C
Output BNC-Socket, 0-10 V analogue with zoom-function
선택사항 – UltraLab UWS Field:
  • Sync interface for very close operation of multiple sensors
  • Sensor cable length up to 400m with external pre amplifier
  • Measurements through container walls with special adapter
  • 2 channel and 4 channel systems
UltraLab UWS Field 특징:
  • 매우 좁은 빔의 고감도 트랜스듀서
  • 매우 높은 해상도
  • 최소 목표물 감지 또는 측정 대상 변경
  • 초소형 응용 제품에 사용하기 위한 작은 센서 크기
  • 간단한 센서 장착
  • 물체와 벽에 평행하거나 근접한 측정
