Sidescan Sonar OEM Kit

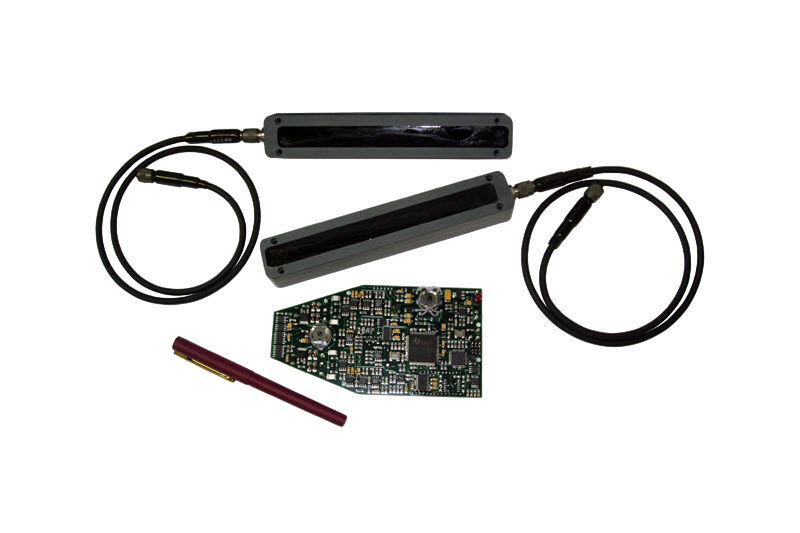

Imagenex Sidescan Sonar OEM Kit 제품은 2개 자체 포함 트랜스듀서와 Sidescan Sonar 전자 회로 기판으로 구성되어 OEM이 자체 제품에 소나 기능을 추가 할 수 있습니다. 전문 수중 측량 산업에서 개발한 입증된 디지털 음향 기술을 기반으로 하는 Imagenex Sidescan Sonar OEM Kit 제품은 1.8° (330kHz) 또는 0.7° (800kHz) 수평 빔 폭 및 최대 깊이 등급을 위한 더 큰 음향 조리개를 갖춘 향상된 트랜스듀서 설계가 특징입니다. 각 채널에서 최대 120미터 범위 선명하고 깨끗한 이미지를 생성합니다. (240m total swathe coverage).

2개 트랜스듀서 커넥터 외 전자 보드에 전원 공급 장치 (10~16V DC)와 제어 PC에 대한 데이터 연결만 필요합니다. 소프트웨어 패키지 외 소프트웨어 개발 명령어가 제공되어 개발자가 Imagenex Sidescan Sonar OEM Kit 제품을 ROV / AUV 수중 무인체에 통합 할 수 있습니다.

온라인 견적 요청

Sidescan Sonar Kit - RS232 Serial Interface 제품사양
Interface RS-232 serial interface @ 115.2 kbps (or optional RS-485)
Frequency 330 kHz or 800 kHz
Transducer Beam Width 330 kHz: 1.8° x 60° / 800 kHz: 0.7° x 30°
Range Resolutiion Both sides displayed: Range scale ÷ 250
Single side displayed: Range scale ÷ 500
Power Supply 10 – 16 VDC at 300 mA max.
Electronics Dimensions See the drawing on the brochure.
Transducer Dimensions See the drawing on the brochure.
Weight In Air Transducer: ~300g / Electronics: ~70g
