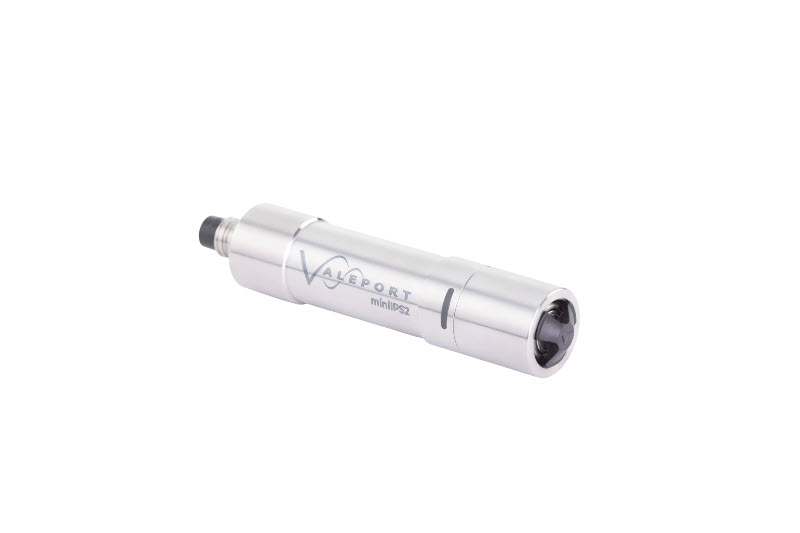

miniIPS2 Pressure Sensor

Valeport miniIPS2는 전체 관측 수심의 정확도 0.01%를 지원하는 정밀 수중 압력 센서입니다. 본 수중 압력 센서의 설계 핵심은 고객이 무인 잠수정 또는 수심 관측이 요구되는 운영상 특정 최대 요구 수심 깊이를 최대화하기 위해 압력 트랜듀서를 변경할 수 있는 miniIPS2 고유 상호 교환 가능한 압력 모듈입니다. 통합 교정 기능이 있는 이 혁신적인 압력 모듈은 수중 압력 센서 몸체를 열지 않고도 몇 분 안에 교체할 수 있으며, 0.01% 정확도를 제공하고, 10, 20, 30, 50, 100, 200, 300, 400 및 600 Bar를 선택할 수 있습니다.

이 압력 모듈은 진동 및 충격을 국제 표준 ISO 13628-6:2006 (Q2 Levels) 인증과 실시간으로 매우 정확한 수심 정보를 필요한 해양 엔지니어, 무인 잠수정 조종사 및 기타 운영자를 위한 비용 효율적인 솔루션입니다. miniIPS2는 Valeport의 MIDAS BathyPack 및 BathyLog 소프트웨어와 호환되어 수층의 밀도 변화에 대해 수심 정보를 연속적으로 업데이트 할 수 있습니다.

온라인 견적 요청

miniIPS2 – Interchangeable Pressure Sensor Module

miniIPS2에 장착된 압력 센서 모듈은 온도 보상형 Piezo-resistive 센서로 Resonant Quartz 센서에서만 사용할 수 있었던 성능을 제공합니다. 또한 교정 사이의 간격이 길어지고 더 작고 견고한 건설이 가능하여 장기적인 안정성의 이점을 추가로 얻을 수 있습니다. 따라서 복잡하고 취약한 다이어프램 (diaphragm) 배열과 오일로 채워진 모세관 및 저장소가 더 필요하지 않습니다. miniIPS2에 장착 압력 센서는 온도 보상 피에조 저항 센서로 공진 석영 센서에서만 사용할 수 있는 성능을 경제적인 가격으로 제공합니다.

  • Type: Temperature compensated piezo-resistive
  • Range: 10, 20, 30, 50, 100, 200, 300, 400 or 600 Bar
  • Accuracy: ±0.01% FS
  • Resolution: 0.001% FS
자료 관측과 연결
  • Sampling: Continuous, burst average or data on demand.
  • Data Rate: 1, 2, 4, 8 or 16Hz continuous, down to 1 sample per day bursting
  • Units: Secondary calibration function allows conversion of dBar pressure units into metres or feet, or other required units.
  • Tare: Tare Function allows correction for atmospheric pressure
  • Output: RS232 & RS485 fitted as standard
  • Protocol: 4800 to 115200 baud, (8,1,N)
  • Format: ASCII text Data format compatible with Valeport’s DataLog X2 and BathyLog software, allowing real time depth correction using Density Profiles.
크기와 전원
  • Housing: Titanium (6000m rated)
  • Size: 40mmØ x 190mm (including connector)
  • Vibration & Shock: Tested to ISO 13628-6:2006 (Q2 Levels)
  • Weight: <0.6kg (air)
  • Connector: Subconn MCBH6F (titanium)
  • Input: 9 – 28vDC (isolated)
  • Power: less than 0.4W (40mA @ 12v dc)
