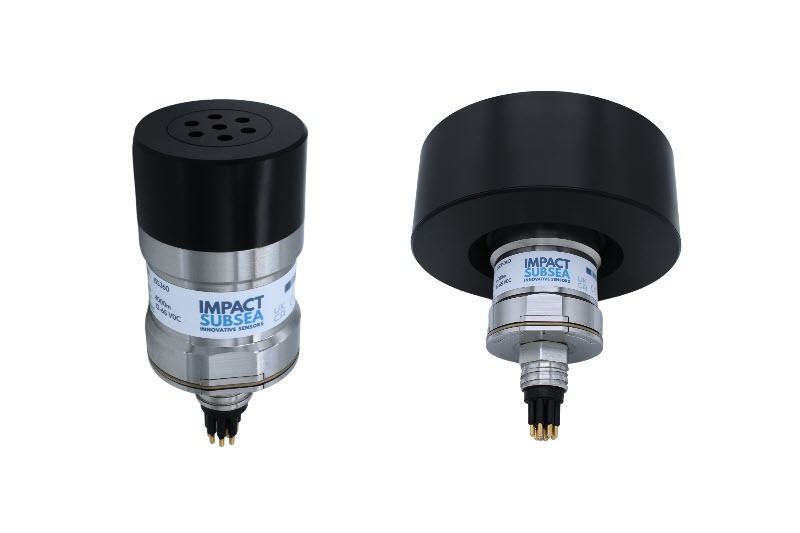

ISS360 Imaging Sonar

ISS360과 ISS360HD 이미징 소나 제품은 뛰어난 이미지 선명도와 장거리 탐색 기능을 제공합니다. ISS360 이미징 소나는 세계에서 가장 작은 소형 이미징 소나입니다. 본 이미징 소나는 가장 작은 수중 무인체부터 대형 수중 무인체까기 ROV 및 AUV 탐색, 장애물 회피, 목표물 식별에 이상적인 해법을 제공합니다. ISS360HD는 더 높은 각도 해상도와 탐지 범위가 필요한 작업에 이상적입니다. ISS360과 ISS360HD는 티타늄 하우징을 사용하여 IS360는 사용자 응용 분야에 따라 4,000m 또는 6,000m 등급을 선택할 수 있습니다. ISS360HD는 기본 6,000m 수심 등급으로 제작됩니다. 사용자 선택 사항으로 피치 및 롤을 내장 탑재할 수 있고 자이로스코프와 가속도계가 통합되어 있어 안정적인 피치 및 롤 판독값을 제공합니다.

온라인 견적 요청

제품 특징
  • 360° field of vision
  • 90m range imaging
  • 4,000m and 6,000m depth ratings
  • Pitch and Roll
  • Small form factor
  • Broadband transducer
  • No slip rings
적용분야
  • ROV
  • AUV
  • Search and Recovery
  • Equipment Deploymnet
  • Port and Harbour Surveillance
  • Diving Support
제품사양
Acoustic
Frequency700 kHz Centre
600 to 900 kHz Bandwidth
Range0.15 to 90 meters
(4,000m rated)
0.15 to 80 meters(6,000m rated)
Resolution2.5 mm (minimum)
Beam Angle23° Vertical at 700 kHz
2.2° Vertical at 700 kHz
Signalling SelectableChirp & CW
Step Size Selectable0.225°, 0.45°, 0.9°, 1.8°, 3.6° and 7.2°
Scan Angle360° Continuous or Sector Scan
Physical
Depth Rating4,000 m and 6,000 m
Temperature-10 to 40 °C Operating
-20 to 60 °C Storage
ConnectorSubconn MCBH8M-SS
Weight in Air/Water0.38 / 0.3 kg (4,000 m)
0.37 / 0.3 kg (6,000 m)
Comms & Power

Digital: RS232, RS485 and Ethernet

Protocol: 9,600 to 115,200 baud

Input Voltage: 12 to 65V DC

Power Standby: 95 mA @ 24V DC

Power Scanning: 240 mA @ 24V DC

Attitude

Pitch: ± 90°

Roll: ± 180°

Accuracy: 0.2°

Resolution: 0.1°
