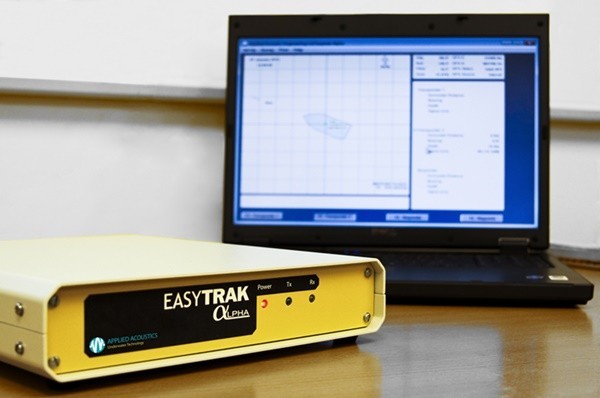

Easytrak Alpha USBL 시스템

Easytrak Alpha 수중 위치 추적 USBL 제품은 사용자가 쉽게 이동하며 관측할 수 있고 보관이 쉬운 휴대용 USBL 제품입니다. Easytrak Alpha USBL 제품은 가볍고 작은 배에서도 설치와 사용이 쉽습니다. Easytrak Alpha USBL 제품은 GPS가 내장되어 있고 사용자 별도 GPS도 사용할 수 있습니다. Transponder와 Responder를 지원하고 동시 총 4개 수중 목표물을 추적 식별할 수 있습니다.

온라인 견적요청 제품 카탈로그

제품사양

Easytrak Alpha Console:
크기255 x 60 x 315mm
무게2.6kg
입력 전원115Vac – 230Vac 47-63Hz typically 2A
연결2 x RS-232 External GPS In and Data Out, GPS Antenna connector, All RS232C inputs comply with EIA (Electronics Industry Association) RS232C standard. 1 x USB connection to external PC
내부 GPS / DGPSSiRF Star lll Chipset Receiver, <10m, 2D RMS, <5m 2DRMS, SBAS (WAAS, EGNOS, MSAS…) corrected
외부 GPS/ DGPS InputNMEA; GLL, GGA, RMC
Data OutputAAE, TP-EC W/PR, $PSIMSSB, $PSIMSNS, $GPRMC / Sonar SSS – $GPGGA (Vessel position) / $GPVTG (Vessel track and speed) / $GPTLL (Target position)
연동 Beacon 형식Transponders and Responder x 1
동시 연동 Beacon 채널35 사전 설정된 채널 중 동시 4 Beacon 채널 연동
Interrogation Interval1, 2, 4 or 8 second intervals
Responder OutputPositive 12V pulse 5ms long. BNC connector
동작 온도-5 to 30°C
저장 장치 온도-5 to 45°C
Transceiver:
크기370mm long x 100mm diameter / Standard length is 20m
무게Transducer: 4.6kg in air, 2.6kg in water approx / Transducer housing material: PVC
동작 수심20m
동작 온도-5 to 30°C
저장 장치 온도-5 to 45°C
정확도:
Slant Range 해상도10cm
위치 정확도2.0° RMS, 3.5% of slant range. Excluding effects due to GPS error, incorrect VOS, ray bending, compass, pitch and roll effects, and acceptable S/N ratio
TransducerMF frequency band
Transducer 빔 형태Hemispherical
Interrogate SPLTypically 186 re. 1μPa@1m
Heading 정확도<0.5° RMS
Tilt 정확도Accuracy ± <1.0° RMS / Range ± 80°
특징:
  • Compact USBL system
  • Rapid deployment
  • Simple to use
  • Cost-effective
적용분야:
  • 수중 다이버 위치 추적
  • 소형 ROV 위치 추적
  • Sidescan Sonar 위치 추적
  • 소형 배 USBL 작업
