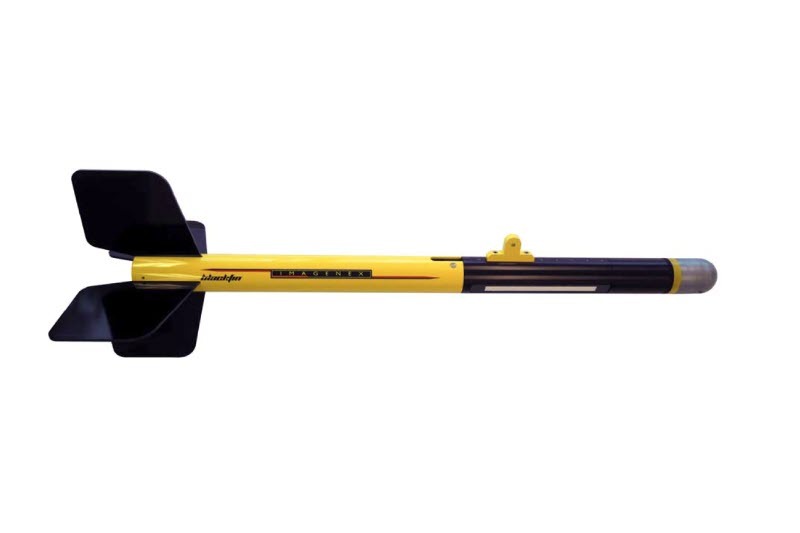

Imagenex 모델 873 BlackFin Sidescan Sonar는 1.1MHz 고해상도 사이드 스캔 소나입니다. BlackFin Sidescan Sonar는 각 채널에서 고해상도 2000 데이터 포인트를 지원하고, Windows 기반 사용자 컴퓨터에 고속 이더넷 연결을 통합한 저렴하고 사용자 친화적인 Sidescan Sonar 제품입니다. 실시간 데이터 수집을 방해하지 않으면서 대상 조사를 위해 줌 창을 지원합니다. 9개 사용자가 선택할 수 있는 색상표에 속도 보정 여부에 관계없이 소나 자료가 실시간으로 표시됩니다. Sidescan Sonar 자료는 실시간 또는 기록하여 나중에 보거나 실시간 XTF 파일 형식 저장을 지원합니다.

온라인 견적 요청

BlackFin 1100 Sidescan Sonar 응용분야
  • Harbour Surveillance
  • Search and Recovery
  • Law Enforcement Work
  • Sunken Timber Recovery
  • Surveying
  • Scientific Research
  • Environmental Survey
  • Underwater Archaeology
BlackFin 1100 Sidescan Sonar 특징
  • High resolution 2000 data points per side
  • 1000m depth rating
  • 23m tow cable included
  • LAN compatible
  • Built-in track plotter
  • Record to .XTF in real-time
  • Programmable IP Address
BlackFin 1100 Sidescan Sonar 제품사양
Frequency 1.1 Mhz
Transducer One transducer per side, tilted down 20°
Transducer Beam Width 0.25° x 60°
Range Resolutiion Range scale ÷ 1000 and Range scale ÷ 2000
Pulse Length 10 μs CW / CHIRP
Max. Operating Depth 1000 m
Max. Cable Length 600 m
Interface 2-wire Ethernet Extender
Connector Wet mateable (Subconn MCBH4M-AS)
Power Supply 40 – 55 VDC at less than 3 Watts, supplied from Surface Interface Box
Dimensions 89 mm diameter x 1420 mm length
Weight In Air 15.5 kg
Materials 6061-T6 Aluminum
Finish Anodized, powder coat
Surface Interface Box 제품사양
Interface To PC 10 / 100 Mbps Ethernet
Interface To Sonar Head 2-wire Ethernet Extender
Cable Connector 6-pin MS (female)
Sonar Head Power Supply Output 48V DC
Differential Capable GPS Built-in
Dimensions 31 cm length x 26 cm width x 8.7 cm height
Weight 0.9 kg
Materials Aluminum
Finish Powder coated
Power Requirement 110 / 220 VAC 50 / 60 Hz, 0.1 Amp
