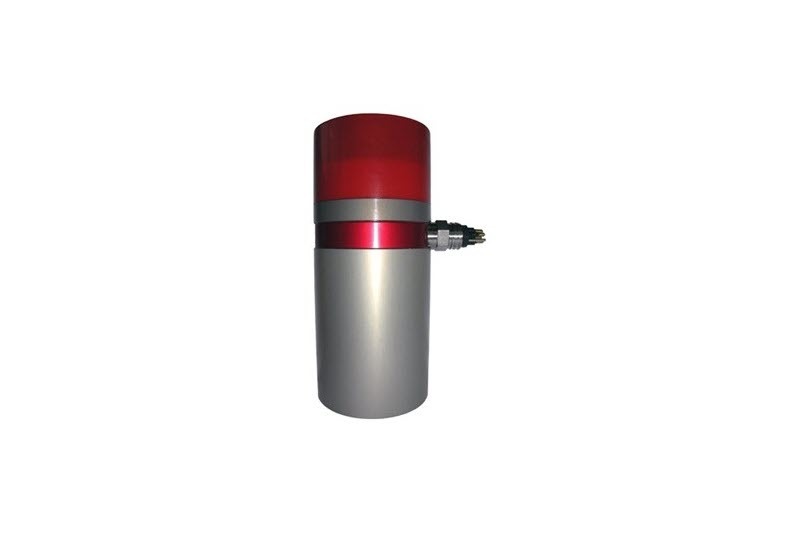

이제 다중 주파수 음파 탐지기를 사용하여 운영자는 단 하나의 장치로 매우 상세한 풀 스케일 영상을 생성할 수 있습니다. 881A 이미징 소나는 프로그래밍 가능한 다중 주파수 디지털 이미징 수중 음파 탐지기로, 기본 주파수 설정을 사용하여 작동하거나 자신의 상황에 맞는 구성을 사용자 정의 할 수 있습니다. 고성능, 저비용, 저전력 및 간단한 설치 및 설치로 AUV 또는 UUV 응용 분야를 포함한 다양한 크기 ROV 응용 분야를 제공합니다.
881A Imaging Sonar 제품사양
Win881A.exe 소프트웨어
| Frequency | 310 kHz, 675 kHz, or 1 MHz (default settings) Other frequencies can be selected through programmable software configurations (Tunable from 280 kHz to 1.1 MHz in 5 kHz steps) |
| Transducer | Imaging type, fluid compensated |
| Transducer Beam Width | 310 kHz: 4° x 40° 675 kHz: 1.8° x 20° 1 MHz: 0.9° x 10° |
| Range Resolution | 1 m – 4 m: 2 mm 5 m & up: 10 mm |
| Min. Detectable Range | 150mm |
| Max. Operating Depth | 1000m and 3000m available |
| Max. Cable Length | 1000 m on typical twisted shielded pair (RS-485) |
| Interface | RS-485 serial interface @ 115.2 kbps (or optional RS-232) |
| Connector | Side mounted, four conductor, wet mateable (Subconn MCBH4M-AS) Optional right angle or end mount connector |
| Power Supply | 20 – 36 VDC at less than 5 Watts |
| Dimensions | Ø 79.4mm x 182mm |
| Weight in Air | 1000 m unit: 1.5 kg 3000 m unit: 2 kg |
| Materials | 1000 m unit: 6061-T6 Aluminum & Polyurethane 3000 m unit: Titanium, Polyurethane & 300 series stainless steel |
| Finish | Hard Anodize |
| Windows Operating System | Windows 7, 8, 10 |
| Modes | Sector, Polar and Side Scan |
| Range Scales | 1 m, 2 m, 3 m, 4 m, 5 m, 10 m, 20 m, 30 m, 40 m, 50 m, 60 m, 80 m, 100 m, 150 m, 200 m |
| Train Angles | Continuous rotation, 3° increments |
| Sector Size SECTOR MODE POLAR MODE |
0° – 180°, 3° increments 0° – 357°, 3° increments, or Continuous rotation |
| Step Sizes | Slow (0.3°), Medium (0.6°), Fast (0.9°), Faster (1.2°), Fastest (2.4°) |
| Grid Types | Polar and rectangular |
| File Format | (filename).81a |
Resources
881A Imaging Sonar Specification Sheet
